АИИС "Матрица"



АИИС "Матрица" — это автоматизированная информационно-измерительная система на базе оборудования производства ООО "Матрица", ориентированная на решение широкого спектра задач:

  • дистанционный учет потребления различных видов ресурсов (электроэнергии, газа, воды, тепла);
  • программное и/или дистанционное управление потреблением электроэнергии;
  • управление уличным освещением.

Система может использоваться в частном секторе (отдельные коттеджи, многоквартирные жилые дома, офисы), на объектах государственного или общественного назначения, на производственных предприятиях, а также непосредственно в распределительных сетях. АИИС "Матрица" существенно повышает платежную дисциплину, позволяет оперативно выявлять попытки хищения электроэнергии, а также определить уровень технических потерь. АИИС "Матрица" поддерживает экспорт/импорт данных в стандартных форматах и открыта для взаимодействия с другими системами, например, с внешней биллинговой системой. Используемая система полностью автоматизирована, не нуждается в штате контролеров и полностью исключает возможность влияния каких-либо субъективных факторов на процесс учёта.


Масштабы применения и архитектура системы



АИИС "Матрица" имеет простую трехуровневую структуру.

  • Нижний уровень составляют приборы учета электроэнергии и другие абонентские устройства;
  • Средний уровень состоит из маршрутизатора (УСПД) и распределенной сети передачи данных.
  • Верхний уровень представляет собой Центр, осуществляющий сбор, хранение и обработку данных.

Система способна вести учет электроэнергии в пределах отдельной трансформаторной подстанции, города, административного района. Наращивание системы производится за счёт простого монтажа новых счетчиков и УСПД. УСПД позволяет опрашивать все устройства, запитанные от одной трансформаторной подстанции 6(10)/0,4 кВ. Количество счётчиков, опрашиваемых УСПД, не должно превышать 2500 шт. Данные со всех УСПД собирает Центр сбора данных. В Центре осуществляется сбор и долговременное хранение данных. Общее количество точек учёта, данные по которым Центр способен аккумулировать и обработать, достигает 1 000 000 .

В системе поддерживается двусторонний обмен данными между счетчиками и Центром. УСПД обменивается информацией с верхним уровнем с использованием одного из каналов связи: GSM, GPRS, Ethernet. Основным каналом связи для обмена информацией между УСПД и нижним уровнем является канал PLC (силовая линия 0,4 кВ).

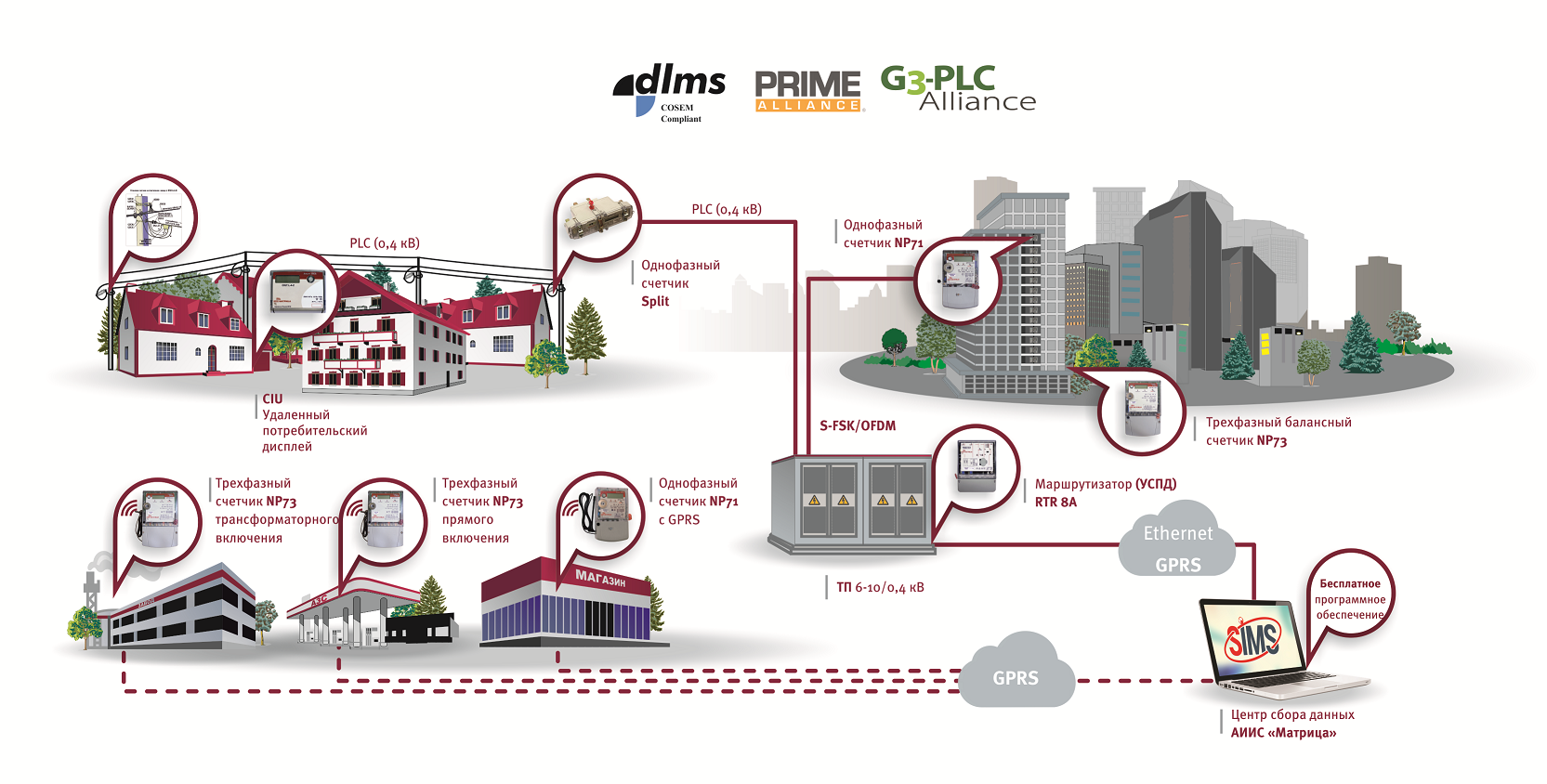

Схема построения АИИС "Матрица" в общем виде показана на рисунке:

Shema new



Преимущества АИИС "Матрица"



К преимуществам АИИС "Матрица" относится:

  • Уверенный обмен данными при передаче по силовой сети. Благодаря технологии ретрансляции сигнала каждым устройством и использованию двухчастотного канала передачи, обеспечивается надежный устойчивый канал связи.
  • После введения системы в эксплуатацию потери электроэнергии снижаются до уровня технических. Система предоставляет возможность сведения балансов, что является эффективной мерой по борьбе с хищениями электроэнергии.
  • Наличие встроенного управляемого силового реле. Данная функция позволяет контролировать нагрузку абонента в соответствии с договором и производить ограничение режима электропотребления в случае несоблюдения условий договора. Кроме того, система позволяет контролировать загруженность линий и оборудования в часы пиковых нагрузок.
  • Контроль текущих параметров сети: мощности, напряжения, частоты, тока, дифференциального тока, - с возможностью отключения встроенного силового реле при выходе параметров за допустимый диапазон.  Это позволяет защитить оборудование абонента в случае возникновения аварийной ситуации, а также бороться с попытками хищения электроэнергии.
  • Устранение возможности сговора абонентов с обслуживающим персоналом по сокрытию реального потребления электроэнергии, что обеспечивается автоматизированным ежедневным сбором информации со всех приборов учета, а также невозможностью изменения данных о потреблении ни абонентом, ни обслуживающим персоналом.
  • Многотарифный режим работы. Счетчики поддерживают до 6-тарифов. Тарифные сетки и структура недели заносятся в конфигурацию счётчика программно из Центра, и могут быть изменены в процессе эксплуатации.
  • Использование дешевых и простых в настройке и обслуживании каналов GSM или GPRS для обмена информацией между УСПД и Центром.
  • Надежность эксплуатации при низких температурах (до -400С  и ниже). При падении температуры ниже -200С ЖК дисплей отключается, а данные продолжают поступать в Центр сбора информации.
  • Интеграция с любой биллинговой системой за счет использования стандартной СУБД MS SQL Server.
  • Простота запуска системы и проведения пусконаладочных работ. Минимальный набор оборудования для создания системы состоит всего из трех компонентов. Для запуска системы учета электроэнергии в промышленную эксплуатацию достаточно установить счетчик у абонента, УСПД на подстанции и настроить сервер в офисе электросетевой компании/руководителя предприятия/председателя СНТ, ТСЖ.
